Neuartiges Verteilersystem mit nur einer Säule.

Kontinuierliche chromatografische Trennung

Simulated Moving Bed (SMB) -Chromatographie ist ein kontinuierlicher Trennprozess, der darauf basiert, dass mit einem statischen Adsorbens eine Gegenstrombewegung von Festphase und Flüssigkeit simuliert wird.

Während herkömmliche Systeme mit mehreren Säulen arbeiten, bietet unsere Ein-Säulen-Technologie - eSMB - eine kontinuierliche Trennung von Gemischen auf der Basis der SMB-Technologie in einem einzigen Adsorberbett, das durch interne Verteiler in mehrere Zonen unterteilt ist.

Anwendungen

Mögliche Anwendungen reichen von etablierten SMB-Trennaufgaben in der Lebensmittelindustrie bis hin zu innovativen Verfahren für die Feinchemie und Biotechnologie. Wir bieten Ihnen Lösungen von der Prozessentwicklung in unserem mobilen Labor über Pilotanlagen bis hin zur schlüsselfertigen Installation von Industrieanlagen.

Basierend auf unterschiedlichsten Designkonzepten bieten wir Lösungen für kompakten, mobilen Laboreinheiten bis hin zu Industrieanlagen mit hohem Durchsatz.

Einkolonnensystem mit internen Verteilern

Das Vogelbusch eSMB-Verfahren führt die Trennung in einer einzigen Chromatographiesäule durch, die mit einem Adsorptionsmittel gefüllt ist.

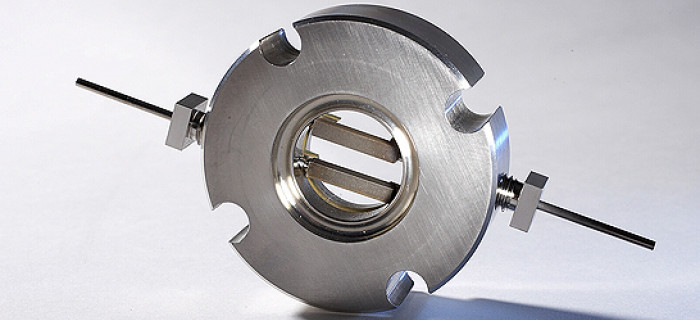

Die Kolonne enthält in ihrer einfachsten Form drei patentierte Innenverteiler für die Injektion und Entnahme von Prozessmedien, die die Kolonne in vier gleich große Zonen aufteilen. Der Boden ist über eine Zirkulationsleitung mit dem Kopf der Kolonne verbunden.

Die eintretenden Medien strömen über die in das Adsorptionsmittel eingebetteten Verteiler, während die austretenden Fluide über diese abgezogen werden.

Über ein genau getaktetes Weiterschalten der einzelnen Eingangs- und Ausgangsströme an den einzelnen Verteilern wird in Kombination mit einer Rezirkulierung der Flüssigphase über das Adsorbens eine Gegenstrombewegung der Flüssigkeit in Bezug auf das statische Adsorbensbett simuliert.

Einfacher Betrieb

Im täglichen Betrieb hat die Trennung in einem eSMB-System einige Vorteile gegenüber einem Mehrkolonnensystem einschließlich

Einfache Trennvorrichtung
Einfaches Beladen der Säule in einem Schritt
Verbesserte Trennleistung durch optimierte Pfropfenströmung
Spitzenleistung in Anwendungen mit hohem osmotischen Druck
Reduzierter Druckverlust

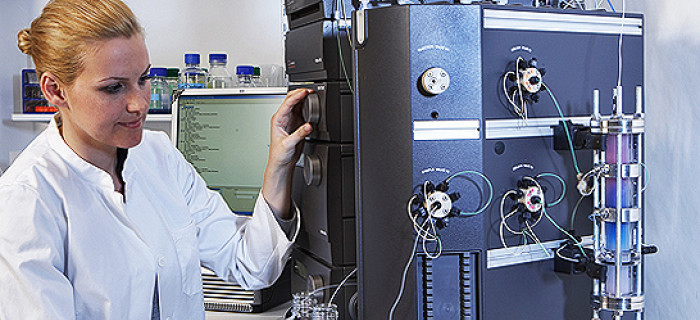

Laboreinheit

Versuchsreihen und Vorstudien werden in einer 4-Zonen-eSMB-Einheit im Labormaßstab durchgeführt. Durch seine geringe Größe eignet es sich besonders für Trennaufgaben im Bereich kleiner Probenvolumina, z. B. für die Aufreinigung von Protein.

Das Gerät ist als mobile Testeinrichtung konzipiert und kann für Versuche beim Kunden ausgeliehen werden.

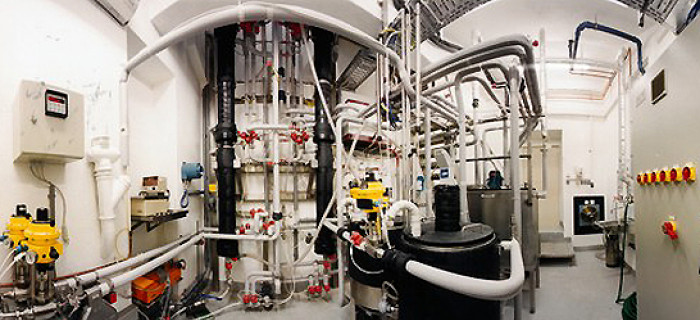

Pilotanlage

Die Entwicklung neuer Prozesse und Scale-Ups erfolgen in unserem eSMB-Pilot-System mit bis zu 100 l Harzbett.

Hier werden gemeinsam mit unseren Kunden neue Anwendungen entwickelt und Testläufe absolviert, um die solide Basis für ein Scale-Up auf industrielle Maßstäbe zu gewährleisten.
