气体分析仪 GS2E

用于工艺流程自动化的酒精分析仪

醋发酵监测与控制

用于醋发酵的GS2E 气体分析仪系统

在线及实时检测发酵醪液,无需抽样分析。

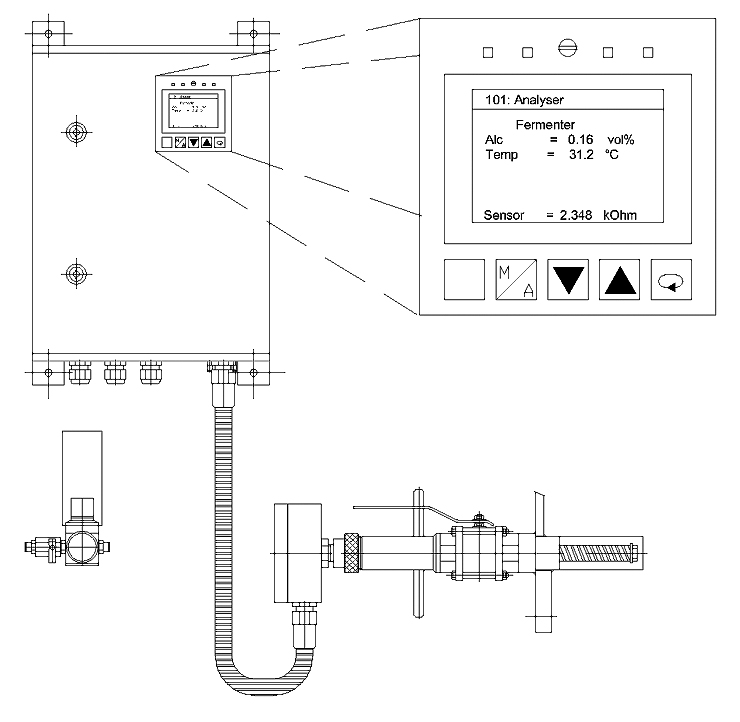

2 SchematischeDarstellungGS2E
操作模式

将探针, 有硅胶隔膜覆盖的管,放置在发酵醪液中。经过压力调节的空气通过探针传导,富含乙醇,并在隔膜扩散。

气体分析使用半导体传感器元件,它位于配电板中并与富含乙醇的空气流股连接。根据所传输的信号,计算发酵醪液中对应的乙醇浓度。通过使用预先安装的校准数据,进行信号线性化。

配电板的LCD显示屏将显示计算出的工艺数值如:乙醇浓度,温度及传感器电阻。为了控制流程,这可以转换成标准的电流信号和两个限制继电器触点,用作任何流程控制系统的输入信号,或视像化和/或转化成文档。

安装

GS2E 气体分析仪系统适用于任何类型的发酵罐和任何类型的控制系统。它易于安装并与能与现有设备接合。

该系统由放置在发酵罐的排气管中的探针组成,并通过弹性管连接到配电板。

配电盘的设计有便于在两个发酵罐之间(小于5米)现场安装。最好在安装在墙壁上,以避免震荡。当然,必须有电源和仪表空气,以及必须能与PCS的连接,以进一步使用信号。

要安装探头,必须在发酵罐外面钻一个孔,以安装焊接插座。它必须放置在发酵罐的中间高度,使探头长期浸在混合的醪液中。供货包括配件

技术数据



配电盘重量 10 公斤
配电盘尺寸 高x阔x深 400 x 300 x 200 mm
电源 230 V / 50 Hz
仪器空气供应 (4 bar g) 20 Ndm³/h
电源消耗 约50 W
操作范围 0 - 5 vol%乙醇
精确度 ±0.2 vol% (全范围0-5 vol%)
±0.05 vol%(范围0〜0.5 vol%)
重现性 ±0.03 vol%
操作温度范围  0 - 45 °C
输出 4 - 20mA(模拟)
2 x 继电器接点(二进制)
工艺流程自动化

醪液中稳定的酒精含量,对醋的半连续发酵系统非常重要,否则发酵将停止。因此,监测发酵醪液的酒精含量,起着关键作用。

一旦发酵罐中的残留酒精含量调到最低点,系统就会提出一部分原醋,并注入新鲜的酒精醪液。该自动化过程使用GS2E气体分析仪,最大限度减低监督的需要

传感器校准

这传感器能非常稳定地操作,设计使用寿命为数个月。客户可以在现场轻松重新校准,以补偿原料效果。

若要更换传感器,客户可以从奥高布殊取得预先校准的传感器,或者客户可以自己在现场校准。

特色

该气体分析仪系统由奥高布殊开发,专门用在生物工艺的应用。

它由标准工业部件制成,保证有最佳的可用性和最小的维修保养。以下设计特色是供货范围的一部分:

  • 现场显示所有工艺变量
  • 拌热, 用于控制气体管道中的冷凝
  • 自动温度补偿
  • 可检测泡沫和液体夹带,并能紧急关闭
  • 备用校准传感器
下载小册子



奥高布殊也开发,用于酵母和酒精发酵的类似应用:

转到 GS2/7 气体分析仪 有氧酵母发酵。

转到 IR-SD2/2 气体分析仪 酒精发酵
